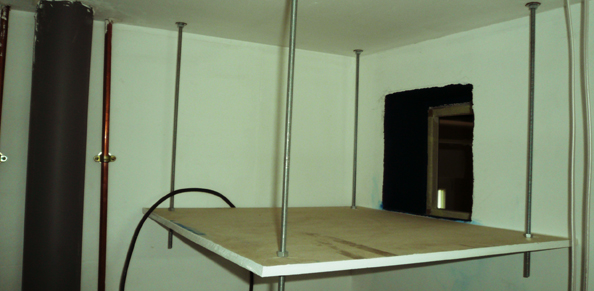

Support Vidéo-projecteur:
Le support du vidéo-projecteur est fait maison, il est constitué:
-D’une plaque de MDF de 55cm sur 55cm.
-De 4 tiges filetés fixées directement dans les rails du plafond.
-D’une prise de courant (non visible sur la photo).
Matériel Report Infra-Rouge:

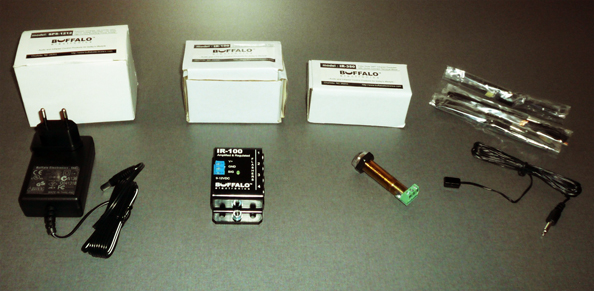

L’électronique étant déportée en partie, j'ai investit dans un Kit report IR de la marque Buffalo Electronics.
Le récepteur sera fixé dans le mur THX, la liaison entre le celui-ci et le bloc d'interconnexion se fait par le biais d'un câble réseau Cat5e.
Matériel X10:

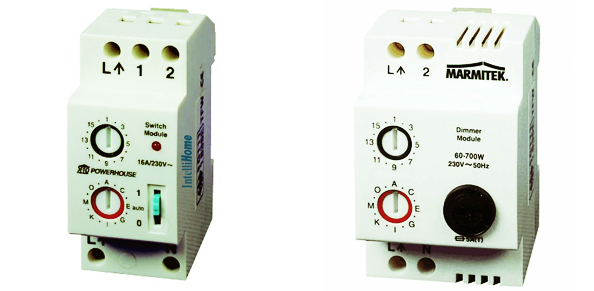

- Les spots et le ciel étoilé sont gérés par des modules X10 de la marque Marmitek.

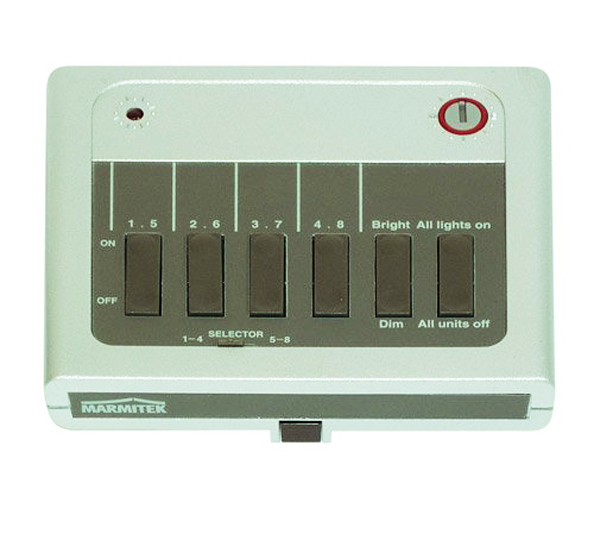

- Les spots de l'estrade et ceux autour du ciel étoilé sont gérés par un télé-variateur LD11, à droite sur la photo. Le ciel étoilé et le spot qui éclaire le lecteur Blu-ray sont géré par 2 interrupteurs AD10, à gauche sur la photo.

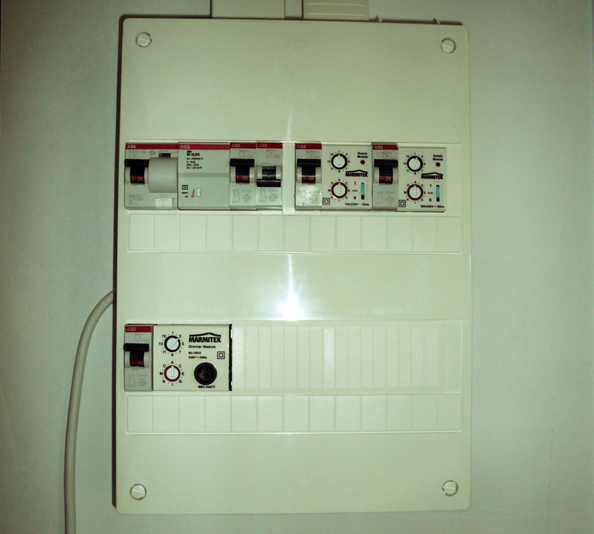

Le tableau électrique terminé.
L’ensemble de la domotique et du matériel Home-cinéma se situe dans un cellier attenant à la salle:
- Seul le lecteur Blu-ray est situé dans la salle sur l’étagère principale de la bibliothèque pour des raisons de commodité.
-Afin de faciliter l’installation électrique et la gestion domotique sous X10, j’ai posé un nouveau tableau électrique dans ce cellier.
Le Rack:

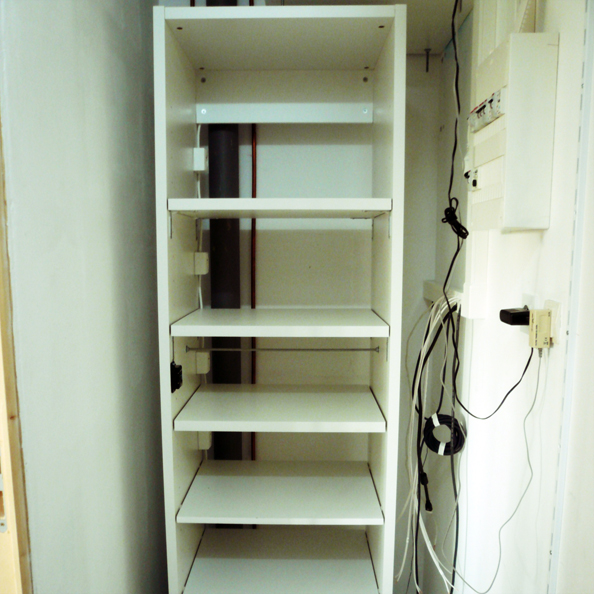

Le rack est une simple étagère achetée chez Leroy Merlin à la quelle, j’ai fait les modifications suivantes:
-Pose de prises électrique sur les 4 premiers niveaux.
- Pose d’équerres sur les 2 premiers niveaux pour supporter le poids d’une TV 36cm, qui me sert d’écran de contrôle et de l’amplificateur A/V ONKYO TX-SR805, qui pèse un peu de moins de 30 Kg !
-Pose d’une tige fileté pour rigidifier l’ensemble.
- L’étagère repose sur un support à roulettes pour faciliter son déplacement.
Le petit boitier noir fixé au milieu du rack est le report InfraRouge Buffalo.
Le tout est contrôlé grâce à un récepteur IR/RF IR7243.
